Pin các loại bao gồm Lithium, lifepo4…. thường thì sẽ cần quan tâm đến thông số nội trở, như đèn năng lượng thì quan tâm đến độ sáng lumen là gì nhiều hơn là bao nhiêu W vầy. Thông số nội trở sẽ báo hiệu về chất lượng pin tốt hay không, chất lượng ở mức nào?

Nội trở là gì?

Pin các loại bao gồm Lithium, lifepo4.
Pin các loại bao gồm Lithium, lifepo4.

Định nghĩa về Nội Trở là chỉ số hiển thị mức độ cản trở dòng điện bên trong pin. Theo đó nội trở càng thấp thì càng tốt, pin càng dễ cung cấp dòng điện lớn, hiệu suất cao, ít sinh nhiệt và giảm thiểu tổn thất điện năng khi sử dụng.

Thông thường, pin có nội trở tốt sẽ dao động ở mức 0,1–0,2 ohm. Thị trường Việt Nam sẽ gọi là miliohm ví dụ với pin có nội trở 12 được gọi là 12 miliohm tương đương miliohm (mΩ). 12 mΩ = 0,012 Ω. > nội trở tối ưu trong các dòng pin.

Chuyển đổi nội trở mΩ → Ω

Theo chuyên gia, pin mới có nội trở thấp (0,1–0,2 ohm) là tốt nhất. Khi nội trở tăng, hiệu suất pin giảm rõ rệt, nhất là với các thiết bị yêu cầu dòng cao hoặc cần nguồn điện ổn định như xe điện, thiết bị y tế, UPS, pin lưu trữ trong đèn năng lượng mặt trời hoặc hệ thống lưu trữ pin năng lượng mặt trời

Đo nội trở chuẩn xác nhất.

Để đo được nội trở của pin, bạn có thể sử dụng phương pháp thủ công ( có bao gồm tính toán ) bằng đồng hồ vạn năng hoặc sử dụng máy đo nội trở chuyên dụng. Hầu hết các thợ làm pin, thiết kế hệ thống về điện năng lượng mặt trời sẽ cần sử dụng thiết bị chuyên dụng để đo. Nhưng với thợ nhỏ hoặc người dùng cơ bản muốn kiểm tra thì có thể sử dụng thiết bị đồng hồ vạn năng. Cách tính như sau,.( công cụ tính toán tự động ở dưới )

1. Chuẩn bị dụng cụ

  • Đồng hồ vạn năng (chọn loại đo được điện áp và điện trở)
  • Điện trở tải phù hợp (thường dùng 10 Ohm)
  • Pin cần đo (nên sạc đầy trước khi đo)
  • Dây đo, giấy bút ghi lại kết quả

2. Các bước đo nội trở pin bằng đồng hồ vạn năng

Hướng dẫn sử dụng đồng hồ đo vạn năng để đo nội trở của Pin ( dành cho người ít sử dụng ) sử dụng nhiều nên có máy đo nội trở chuyên biệt.

Bước 1: Đo điện áp không tải (V)

Đặt đồng hồ vạn năng ở chế độ đo điện áp DC.
Chạm que đo vào hai cực của pin, ghi lại giá trị điện áp (ký hiệu là V)

Bước 2: Đo điện áp có tải (Vt)

Kết nối điện trở tải (hoặc bóng đèn nhỏ) song song với pin.
Đo lại điện áp hai cực pin khi đã gắn tải, ghi lại giá trị (ký hiệu là Vt)

Bước 3: Đo điện trở tải (Rt)

Chuyển đồng hồ sang chế độ đo điện trở (Ω).
Đo chính xác giá trị điện trở của tải đang dùng, ghi lại (ký hiệu là Rt)

Bước 4: Tính nội trở pin

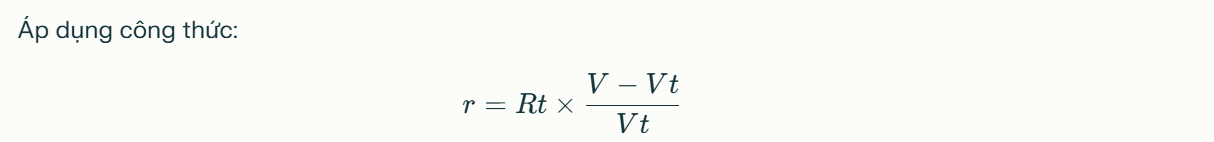

Công thức tính nội trở pin

Áp dụng công thức:r=Rt×V−VtVtr=Rt×VtVVt
rr là nội trở của pin (Ω)
VV là điện áp không tải (V)
VtVt là điện áp khi có tải (V)
RtRt là điện trở của tải (Ω)

Ví dụ thực tế

Ví dụ:
V = 4,111 V
Vt = 4,070 V
Rt = 10,1 Ω
r=10,1×4,111−4,0704,070≈0,101r=10,1×4,0704,111−4,070≈0,101 Ω (tức 101 mΩ – mức này là trung bình)

  • Sạc đầy pin trước khi đo để kết quả chính xác hơn7.
  • Đảm bảo các điểm tiếp xúc tốt, dây dẫn lớn để giảm sai số7.
  • Nếu có máy đo nội trở chuyên dụng, chỉ cần kẹp vào hai đầu pin và đọc kết quả trực tiếp, độ chính xác cao hơn

4. Đánh giá kết quả

  • Nội trở càng thấp càng tốt (vài mΩ đến vài chục mΩ là tốt với pin mới).
  • Nội trở cao cho thấy pin đã cũ, hiệu suất kém, cần cân nhắc thay thế.

Tóm tắt:
Bạn chỉ cần đồng hồ vạn năng, điện trở tải và làm theo các bước trên là có thể đo nội trở pin tại nhà một cách dễ dàng và chính xác

Công cụ tự động tính toán nội trở pin theo các thông số.

Bạn có thể nhập các số liệu ở phía trên vào công cụ dưới đây của chúng tôi để hệ thống tính toán nội trở tự động nhé!

Tính nội trở pin

Hi vọng rằng, một chút kiến thức mới lạ sẽ giúp bạn đọc hiểu hơn về pin, thông qua nội trở bạn có thể biết được pin còn tốt không, có nên sử dụng tiếp hay bỏ.
